A számítógép áramköreiről
A számítógépek integrált áramkörei logikai kapukat alkotnak.
A számítógépben olyan áramkörökre is szükség van, amelyek pillanatnyi kimeneteit a bementek határozzák meg. Ezeket kombinációs áramköröknek hívjuk.
Az áramkörök logisim programmal készültek.
Logikai kapuk
- NEM - NOT
- NEM-ÉS - NAND
- NEM-VAGY - NOR
- ÉS - AND
- VAGY - OR
- kizáró VAGY - XOR
- NEM kizáró VAGY - XNOR
Logikai kapukhoz használt tranzisztorok
Negáció
Tagadás vagy NOT
| A | ¬A |
|---|---|
| 0 | 1 |
| 1 | 0 |
Konjunkció
AND vagyis ÉS művelet
| A | B | A ∧ B |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
Diszjunkció
OR, illetve VAGY
Ha pontosítani akarunk: megengedő vagy.
| A | B | A ∨ B |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |
NAND
Az ÉS tagadása
| A | B | A NAND B |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
NOR
A VAGY tagadása
| A | B | A NOR B |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Antivalencia
Kizáró vagy (XOR)
| A | B | A XOR B |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
kizáró vagy
Antivalencia tagadása
Kizáró vagy tagadása(XNOR)
| A | B | A XNOR B |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
Komplett chipek
Aritmetikai áramkörök
- félösszeadó

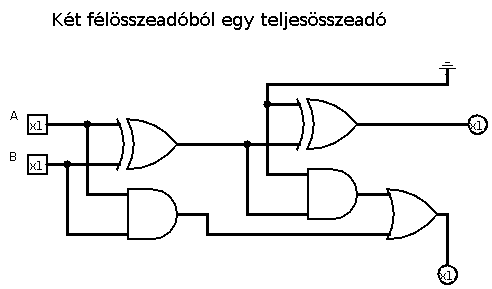

- teljes összeadó
Az ALU alapértelmezett beállítása:
- INVA: 0
- A:
- ENA: 1
- B:
- ENB: 1
Az A és a B a bemeneti számok. Az ENA és az ENB engedélyezi ezeket. Ha 0-ra állítjuk, akkor kinullázza.
Az F1 és az F2 bemeneten határozzuk meg milyen műveletet fogunk csinálni. Lehetséges műveletek:
- 00 ÉS
- 01 VAGY
- 10 B NEGÁLT
- 11 Összeadás
