A vevő összhangba kerül az adóval és ezt az összhangot végig fenntartja. Az egyes bitek azonos idő nagyság után követik egymást, szigorú rendben.

Az adó és vevő egymástól függetlenül működik. Ha adatot akar az egyik átvinni, akkor egy összehangolási mintát küld a másik számára.

• NRZ - Non Return to Zero - Nullára vissza nem térő
• RZ - Return to Zero - Nullára visszatérő
• NRZI - Non Return to Zero Invertive - Nullára nem visszatérő - megszakadásos
• AMI - Alternate Mark Inversion
• HDB3 - High Density Bipolar 3
• PE - Phase Encode - Manchester kódolás
• CDP - Conditional Diphase - Feltételes kétfázisú jel
• 4B/5B
• 8B/6T

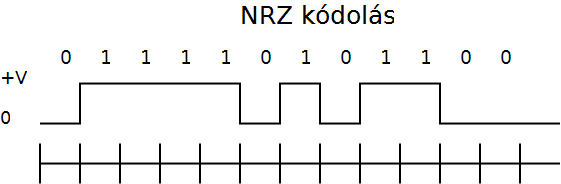

Nullára vissza nem térő kódolás.

• 0 bit esetén a feszültség 0, vagy alacsonyabb.
• 1 bit esetén van feszültség, vagy magasabb.

Az ábra alapján láthatjuk, hogy több 1-s bit esetén a feszültség mindig magas, folyamatosan.

Két vagy több 0-s bit esetén a feszültség mindig alacsony, folyamatosan.

A probléma: Honnan tudjuk, hány darab 1-s vagy 0-s bit jött át?

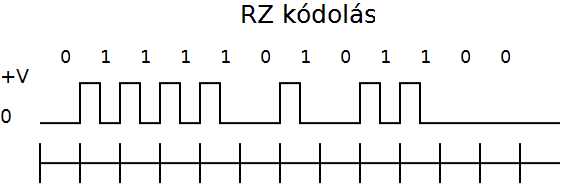

Nullára visszatérő kódolás.

• 1 bit esetén a bitidő első felében a feszültség nagy lesz, de a bit idő közepén visszatér

Ha az adat csupa 1-s, akkor is vannak jelváltások.

Probléma: Ha csupa 0-s bit érkezik, jelváltás ugyanúgy nincs.

Megoldás lehet: Minden 5 egymást követő 0 után beszúrunk egy 1-s bitet, amit a vevő töröl.

Nullára vissza nem térő, „megszakadásos”.

• 0-s bit esetén 0 szint
• 1-s bit esetén 0 vagy +V felel meg.

Szabály:

• Ha az előző 1-shez 0 szint tartozott, akkor +V lesz és fordítva.

Sok nulla esetén itt is szúrhatunk be bitet.

Alternate Mark Inversion.

Váltakozó 1 invertálás.

Hasonló mint az RZ.

• Poláris feszültséget használ az 1-s bitek jelölésére.
• Ha az 1-s bit ismétlődik, akkor poláris az előző 1-hez rendelt ellentettje következik

Sok nulla esetén szintén problémák lehetnek. Bit beszúrás használható.

High Density Bipolar 3

Nagy sűrűségű bipoláris 3

• Majdnem az AMI-al azonos, de 0 kezelés beépített
• Mikor 4 egymás utáni „0” bit következik, az utolsót megváltoztatjuk 000K-ra,
• ahol K polaritása azonos az előző 1-eshez rendelt polaritással.
• A két egymás utáni azonos polaritásból a VEVŐ már tudja, hogy a második nem 1-et hanem 0-t jelöl.

Így már mindig van hosszabb nulla sorozatoknál is jelváltás, de a jelnek egyenfeszültségű összetevője keletkezne.

Ezt is meg lehet oldani, ha a következő 0000 sorozat első B bitjét K bitjével azonos polaritásúnak választjuk.

Mikor a VEVŐ egy B bitet vesz, azt hiszi, hogy az 1-hez tartozik, de mikor a K bitet is veszi, a B és a K azonos polaritása miatt tudni fogja, hogy azok nullákat jelöltek.

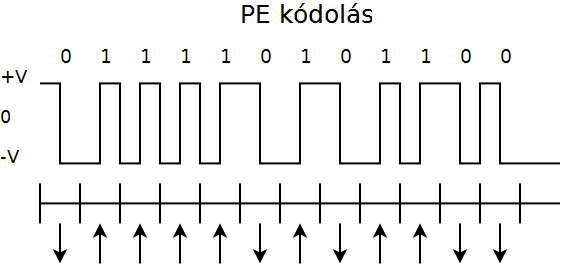

Manchester kódolás más néven. A PE a Phase Encoding szavakból van. A PE kódolást használjuk az Ethernet hálózatokon.

A jelátmenet képezi a biteket, de nagyon fontos az ugrás iránya.

Amikor több azonos bit jön, a jelnek vissza kell térnie az eredeti szintre,

hogy a következő irány ugyanolyan legyen

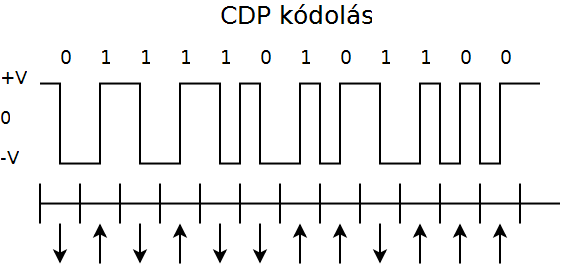

Conditional Diphase

Feltételes kétfázisú jel

• „0” bitet az előző bithez tartozó jelváltás azonos iránya,
• míg az „1” bitet az előző bithez tartozó jelváltás ellentétes iránya jelzi

Minden bitnégyest átalakítunk egy ötbites kódra.

Az előnye, hogy nem fordulhat elő olyan eset, amikor egymás után háromnál több nulla jön.

A 8-bites adat hexadecimális alakban. A 6T kód a következőkből állhat: egy „+” plusz karakter, „-” negatív karakter, és 0 (hiányjel) lehet.

A 8 bites adatok 6T kódjai. A 6T kód:

• Deon Reynders, Edwin Wright: TCP/IP és Ethernet hálózatok a gyakorlatban
