Java Swing Grafika

• Szerző: Sallai András
• Copyright © 2011, Sallai András
• Szerkesztve: 2011, 2013, 2014, 2015, 2021
• Licenc: CC BY-SA 4.0
• Web: https://szit.hu

A rajzoló alrendszer először a paint() metódust hívja, ha rajzolni kell. A paint() metódus a következő három metódust hívja:

• paintComponent()
• paintBorder()
• paintChildren()

Rajzolhatunk mind a négy metódussal. Mi most a paint() metódussal kezdjük.

Látni fogjuk, hogy rajzolni többféle képen, szinten minden komponensre rajzolhatunk. Ez utóbbi lehetőség nem szokványos dolog. Sok programozói eszköztár nem teszi lehetővé minden komponensre való rajzolást.

Rendszerint a következő esetekben következik be:

• megjelenik egy komponens
• a komponens átméreteződik
• a komponens változik (például láthatóvá válik egy eddig kitakart rész)

A fenti esetekben végrehajtódik a paint() metódus.

Elsőként az ablakkeretre fogunk rajzolni. Elkészítünk egy ablakkeretet, majd a paint() metódussal rajzolunk rá. A rajzolómetódus előtt meg kell adni, hogy milyen színnel szeretnénk rajzolni. A rajzolás során x, y koordinátákat adunk, a rajz elhelyezéséhez. Az x a vízszintes, az y a függőleges koordináta. A kezdőpont a bal felső sarok. Vagyis a bal felső sarok a 0,0 origó.

Program01.java

import javax.swing.JFrame;
import java.awt.Graphics;
import java.awt.Color;

class Program01 extends JFrame {
	Program01() {
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(400, 300);
		setVisible(true);
	}
	public static void main(String args[]) {
		new Program01();
	}
	@Override
	public void paint(Graphics g) {
		g.setColor(Color.BLUE);
		g.fillRect(30, 30, 100, 30);
	}
}

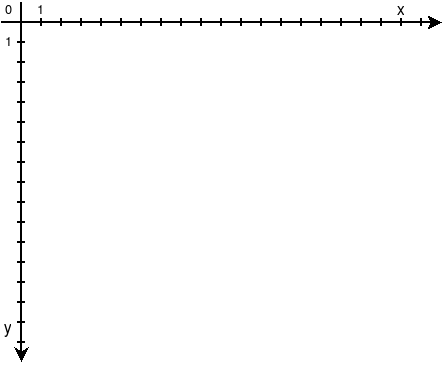

Ügyeljünk arra, hogy ha keretre rajzolunk, akkor a vízszintes 0 az ablak tetején van, és nem a címsornál kezdődik.

Elemezzük a g.fillRect(30, 30, 100, 30); metódust. A metódus egy téglalapot rajzol az ablakkeretre. Az első két koordináta x, y. A másik kettő, szélesség és magasság. Ezek után általánosan így írhatjuk fel:

g.fillRect(x, y, szélesség, magasság);

Fentebb már láttuk, hogy az x a vízszintes koordináta, az y a függőleges.

Adott színek:

• Color.BLACK
• Color.BLUE
• Color.CYAN
• Color.DARK_GRAY
• Color.GRAY
• Color.GREEN
• Color.LIGHT_GRAY
• Color.MAGENTA
• Color.ORANGE
• Color.PINK
• Color.RED
• Color.WHITE
• Color.YELLOW

Saját szín megadása, például királykék:

g.setColor(new Color(0, 0, 80));

A színt RGB kódolással keverjük ki.

Néhány rajzolómetódus:

• drawLine(int x1, int y1, int x2, int y2)
• drawOval(int x, int y, int width, int height)
• drawRect(int x, int y, int width, int height)
• drawRoundRect(int x, int y, int width, int height, int arcWidth, int arcHeight)
• drawArc(int x, int y, int width, int height, int startAngle, int arcAngle)
• draw3DRect(int x, int y, int width, int height, boolean raised)
• drawString(String str, int x, int y)
• fillOval(int x, int y, int width, int height)
• fillRect(int x, int y, int width, int height)
• fillRoundRect(int x, int y, int width, int height, int arcWidth, int arcHeight)
• fillArc(int x, int y, int width, int height, int startAngle, int arcAngle)
• fill3DRect(int x, int y, int width, int height, boolean raised)

Ha AWT vagy Swing komponenseket is használunk, akkor a grafika nem jelenik meg. A super.paint(g) meghívásával, viszont megrajzolódik.

Program01.java

import javax.swing.JFrame;
import javax.swing.JButton;
import java.awt.Graphics;
import java.awt.Color;

class Program01 extends JFrame {
	JButton button = new JButton("Kattints");
	Program01() {
		button.setLocation(25, 30);
		button.setSize(100, 30);
		setLayout(null);
		add(button);
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(400, 300);
		setVisible(true);
	}
	public static void main(String args[]) {
		new Program01();
	}
	@Override
	public void paint(Graphics g) {
		super.paint(g);
		g.setColor(Color.BLUE);
		g.fillRect(150, 30, 100, 30);
	}
}

A JComponent osztályból készíthetünk újabb komponenseket.

Program01.java

import javax.swing.JFrame;
import javax.swing.JComponent;
import java.awt.Graphics;
import java.awt.Color;

class Program01 extends JFrame {
	SajatKomponens sk = new SajatKomponens();
	Program01() {
		this.add(sk);
		this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		this.setSize(400, 300);
		this.setVisible(true);
	}
	public static void main(String args[]) {
		new Program01();
	}
}
class SajatKomponens extends JComponent {
	public void paint(Graphics g) {
		g.setColor(Color.BLUE);
		g.fillRect(30, 30, 100, 30);
	}
}

Ha valamilyen komponensre rajzolunk, akkor felülírhajtuk a paintComponent() metódust is:

Program01.java

import javax.swing.JFrame;
import javax.swing.JComponent;
import java.awt.Graphics;
import java.awt.Color;

class Program01 extends JFrame {
	SajatKomponens sk = new SajatKomponens();
	Program01() {
		this.add(sk);
		this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		this.setSize(400, 300);
		this.setVisible(true);
	}
	public static void main(String args[]) {
		new Program01();
	}
}
class SajatKomponens extends JComponent {
	@Override
	public void paintComponent(Graphics g) {
		super.paintComponent(g);
		g.setColor(Color.BLUE);
		g.fillRect(30, 30, 100, 30);
	}
}

A JPanel osztályból örökítem a főosztályt, majd egy JFrame ablakot hozok létre az osztályon belül és ehhez hozzáadom a főosztályt konstruktorként meghívva.

Program2.java

import java.awt.Color;
import java.awt.Graphics;

import javax.swing.JFrame;
import javax.swing.JPanel;

public class Program2 extends JPanel {

	public static void main(String[] a) {
		JFrame ablak = new JFrame();
		ablak.setSize(400, 400);
		ablak.add(new Program2());
		ablak.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		ablak.setVisible(true);
	}

	public void paint(Graphics g) {
		g.setColor (Color.red);

                /* Az utolsó két paraméter fokban van megadva.
		A fokokat ha óraszámlaphoz hasonlítom, akkor
		a kezdés  3 óránál van.
		x, y, szélesség, magasság, kezdés_fok, hozzáadott_fok */
		g.drawArc (5, 15, 50, 75, 25, 165);
	}
}

Program01.java

import javax.swing.JFrame;
import javax.swing.JButton;
import java.awt.Graphics;
import java.awt.Color;

class Program04 extends JFrame {
	SajatGomb gomb = new SajatGomb();
	Program04() {
		gomb.setLocation(25, 25);
		gomb.setSize(100, 30);

		this.setLayout(null);
		this.add(gomb);
		this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		this.setSize(400, 300);
		this.setVisible(true);
	}
	public static void main(String args[]) {
		new Program04();
	}
}
class SajatGomb extends JButton {
	@Override
	public void paintComponent(Graphics g) {
		super.paintComponent(g);
		g.setColor(Color.BLUE);
		g.fillRect(5, 5, 10, 10);
	}
}

Ha nem hívjuk meg a super.paintComponent(g) utasítást, akkor nem rajzolódik ki minden részlet, de így járunk akkor is, ha paintComponent(Graphics g) helyett csak a paint(Graphics g) metódust írjuk át.

Program.java

import javax.swing.*;
import java.awt.*;

class Program extends JFrame {
	Program() {
		getContentPane().add(new SajatKomponens());
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(800, 600);
		setVisible(true);
	}

	public static void main(String args[]) {
		new Program();
	}
	public class SajatKomponens extends JComponent {
		public void paint(Graphics g) {
			g.setColor(Color.blue);
			g.drawRect(10, 10, 50, 50);
		}
	}
}

Program2.java

import java.awt.Color;
import java.awt.Graphics;
import javax.swing.JFrame;
import javax.swing.JPanel;

public class Program2 {
	SajatPanel panel1;
	JFrame ablak;
	Program2() {
		panel1 = new SajatPanel();
		ablak = new JFrame();

		ablak.setSize(400, 400);
		ablak.add(panel1);
		ablak.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		ablak.setVisible(true);
	}
	public static void main(String[] a) {
		new Program2();
	}

	class SajatPanel extends JPanel {
		public void paint(Graphics g) {
			g.setColor (Color.red);
			g.drawArc (5, 15, 50, 75, 25, 165);
		}
	}
}

A következő nem éppen grafika, de a látvány inkább közel áll ahhoz.

Program.java

import javax.swing.*;
import java.awt.*;

class Program extends JFrame {
	JPanel panel1;
	JPanel panel2;
	Program() {
		panel1 = new JPanel();
		panel2 = new JPanel();

		panel1.setSize(200, 200);
		panel1.setLocation(50, 50);
		panel1.setBackground(Color.blue);

		panel2.setSize(200, 200);
		panel2.setLocation(50, 280);
		panel2.setBackground(Color.red);

		this.setLayout(null);
		this.add(panel1);
		this.add(panel2);
		this.setSize(800, 600);
		this.setLocationRelativeTo(null);
		this.setVisible(true);
	}

	public static void main(String args[]) {
		new Program();
	}
}

A Graphics2D osztály a Graphics osztály kiterjesztése, amely lehetővé teszi fejlettebb geometriai alakzatok, koordináta transzformációkat, színkezelést, szövegelrendezést.

Program.java

import javax.swing.*;
import java.awt.Color;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.geom.Line2D;

class Program extends JFrame {

	Program() {
		getContentPane().add(new SajatKomponens());
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(800, 600);
		setVisible(true);
	}

	public static void main(String args[]) {
		new Program();
	}
	public class SajatKomponens extends JComponent {
		public void paint(Graphics g) {
			Graphics2D g2 = (Graphics2D) g;

			g2.setColor(Color.blue);

			Line2D lin = new Line2D.Float(100, 100, 250, 260);
			g2.draw(lin);
		}
	}
}

A példából láthatjuk, hogy a Graphics2D objektumot a Graphics objektumból készítjük típuskényszerítéssel.

A Canvas osztály direkt rajzolófelületnek tervezték.

Program

import java.awt.*;
import javax.swing.*;

class Program extends JFrame {
	Canvas vaszon = new Vaszon();
	Program() {
		add(vaszon);
		setSize(300, 200);
		setVisible(true);
	}

	class Vaszon extends Canvas {
		public void paint(Graphics g) {
			g.drawLine(10,10, 50, 50);
		}
	}

	public static void main(String args[]) {
		new Program();
	}
}

A példában egy Canvas osztályból egy beépített osztályt készítünk.

Ha egy panelen megvalósítjuk a paint() metódust, akkor elveszti a háttérszínét. Ezért a paint() metódusban egy megkerülőmegoldást alkalmazunk, a komponenssel egyező nagyságú téglalapot rajzolunk:

Program.java

import javax.swing.*;
import java.awt.*;

class SajatPanel extends JPanel {
	SajatPanel() {
		setBackground(Color.blue);
		setBounds(100, 100, 300, 300);
	}

	public void paint(Graphics g) {
		g.setColor(getBackground());
		g.fillRect(0, 0, getWidth(), getHeight());
		g.setColor(getForeground());

		Color szin = new Color(0,0,255);
		g.setColor(szin);
		g.drawString("valami", 50, 10);
	}
}

class Program extends JFrame {
	SajatPanel panel;
	Program() {
		panel = new SajatPanel();

		panel.setBackground(Color.blue);


		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setLayout(null);
		add(panel);

		setSize(800, 600);
		setVisible(true);
	}
	public static void main(String[] argv) {
		new Program();
	}
}

Az ide vonatkozó rész:

g.setColor(getBackground());
g.fillRect(0, 0, getWidth(), getHeight());
g.setColor(getForeground());

A fontbeállítás egyik eszköze a Font osztály. A Font osztály konstruktorának paramétereként megadható a fontcsalád, a font stílusa és a font mérete.

Font courier = new Font ("Courier", Font.PLAIN, 12);
Font system = new Font ("System", Font.BOLD, 16);
Font helvetica = new Font ("Helvetica", Font.BOLD, 18);

g.setFont (courier);
g.drawString ("Courier", 10, 30);
g.setFont (system);
g.drawString ("System", 10, 70);
g.setFont (helvetica);
g.drawString ("Helvetica", 10, 90);

A következő példában lekérdezzük a font minden tulajdonságát, majd beállítjuk csak a méretét:

Font eredetiFont = g.getFont();
Font ujFont = eredetiFont.deriveFont(eredetiFont.getSize() * 1.4F);
g.setFont(ujFont);

Sokszög rajzolására külön osztály áll rendelkezésre, a Polygon. A Polygon osztály objektumához pontokat tudunk hozzáadni. Minden pontot x, y koordinátával adunk meg. Végül a fillPolygon() metódussal rajzoljuk meg.

Program01.java

import javax.swing.JFrame;
import java.awt.Canvas;
import java.awt.Graphics;
import java.awt.Color;
import java.awt.Polygon;

class Program01 extends JFrame {
	RajzVaszon rajzVaszon = new RajzVaszon();
	Program01() {
		add(rajzVaszon);
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(800, 600);
		setVisible(true);
	}
	public static void main(String[] args) {
		new Program01();
	}
}
class RajzVaszon extends Canvas {
	public void paint(Graphics g) {
		g.setColor(Color.red);

		Polygon poly = new Polygon();
		poly.addPoint(200, 200);
		poly.addPoint(250, 250);
		poly.addPoint(250, 300);
		g.fillPolygon(poly);
	}
}

A fillPolygon() metódus három paramétert is fogadhat, ahol tömbként adom át a pontok koordinátáit. A pontokat két külön tömbben adjuk meg, harmadik paraméterként a pontok száma.

int xpoints[] = {30, 150, 30, 150, 30};
int ypoints[] = {30, 30, 150, 150, 30};
int npoints = 5;

g.fillPolygon(xpoints, ypoints, npoints);

class SajatCanvas extends java.awt.Canvas {
	SajatCanvas() {
		setSize(800, 600);
	}
	public void paint(java.awt.Graphics g) {
		drawHorizontalRule(g);
		drawVerticalRule(g);
		drawContent(g);
	}
	public void drawContent(java.awt.Graphics g) {
		//Ide rajzolunk
	}
	public void drawHorizontalRule(java.awt.Graphics g) {
		java.awt.Dimension dim =
			java.awt.Toolkit.getDefaultToolkit().getScreenSize();
		int width = (int) dim.getWidth();

		g.drawLine(5, 5, width, 5);

		for(int i=5; i<width; i++) {
			if((i%10)==0)
				g.drawLine(i, 5, i, 10);
			if((i%50)==0) {
				g.drawLine(i, 5, i, 15);
				g.drawString(Integer.toString(i), i, 30);
			}
			if((i%100)==0)
				g.drawLine(i, 5, i, 20);
		}
	}
	public void drawVerticalRule(java.awt.Graphics g) {
		java.awt.Dimension dim =
			java.awt.Toolkit.getDefaultToolkit().getScreenSize();
		int height = (int) dim.getHeight();

		g.drawLine(5, 5, 5, height);

		for(int i=5; i<height; i++) {
			if((i%10)==0)
				g.drawLine(5, i, 10, i);
			if((i%50)==0) {
				g.drawLine(5, i, 15, i);
				g.drawString(Integer.toString(i), 30, i);
			}
			if((i%100)==0)
				g.drawLine(5, i, 20, i);
		}
	}

A következő példa vonalak rajzolását mutatja be, egérrel.

Program01.java

import javax.swing.*;
import java.awt.*;
import java.awt.geom.*;
import java.awt.event.*;
import java.util.*;

class Program01 {
	public static void main ( String[] args ) {
		JFrame paint = new JFrame ();

		paint.add ( new JComponent () {
			private ArrayList<Shape> shapes = new ArrayList<Shape>();
			private Shape currentShape = null;

			{
				MouseAdapter mouseAdapter = new MouseAdapter () {
					public void mousePressed ( MouseEvent e ) {
						currentShape = new Line2D.Double (
							e.getPoint (), e.getPoint () );
						shapes.add ( currentShape );
						repaint ();
					}
					public void mouseReleased ( MouseEvent e ) {
						currentShape = null;
						repaint ();
					}
					public void mouseDragged ( MouseEvent e ) {
						Line2D shape = ( Line2D ) currentShape;
						shape.setLine ( shape.getP1 (), e.getPoint () );
						repaint ();
					}
				};
				addMouseListener ( mouseAdapter );
				addMouseMotionListener ( mouseAdapter );
			}

			protected void paintComponent ( Graphics g ) {
				Graphics2D g2d = ( Graphics2D ) g;
				g2d.setPaint ( Color.BLACK );

				for ( Shape shape : shapes ) {
					g2d.draw ( shape );
				}
			}
		} );

		paint.setSize ( 500, 500 );
		paint.setLocationRelativeTo ( null );
		paint.setVisible ( true );
	}

}

A panelt mintegy kép tárolójaként használjuk a következő példában.

Program01.java

import javax.swing.JFrame;
import javax.swing.JPanel;
import java.awt.Image;
import java.awt.Dimension;
import java.awt.Graphics;
import javax.swing.ImageIcon;

class ImagePanel extends JPanel {
	private Image img;
	ImagePanel(Image img) {
		this.img = img;
		setPreferredSize(new Dimension(200, 200));
		setLayout(null);
	}
	public void paintComponent(Graphics g) {
		g.drawImage(img, 0, 0, null);
	}
}

class Program01 extends JFrame {
	ImagePanel imagePanel = new ImagePanel(new ImageIcon("kep.png").getImage());
	Program01() {

		add(imagePanel);
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(400, 300);
		setVisible(true);
	}
	public static void main(String[]args) {
		new Program01();
	}
}

Két új osztályt is használunk, az Image és az ImageIcont.

Eseménykezelőből azért különleges a rajzolás, mert ezt a paint() metódusból szoktuk végezni, ahol paraméterként megkapjunk egy java.awt.Graphics objektumot. Az eseménykezelőben viszont nincs a formális paraméterek között ilyen objektum. Ezen segít a getGraphics() metódus, amelyet a JPanel objektumon hívhatunk meg.

Az alábbi példában átkonvertáljuk Graphics2D objektummá.

private void jButtonMouseClicked(java.awt.event.MouseEvent evt) {
	Graphics2D gfx = (Graphics2D)jPanel1.getGraphics();
	gfx.drawLine(0, 0, 100, 100);
}

A teljes példa:

Program01.java

import javax.swing.JFrame;
import javax.swing.JButton;
import java.awt.Graphics;
import java.awt.Color;
import java.awt.event.MouseListener;
import java.awt.event.MouseEvent;

class Program01 extends JFrame {
	final static long serialVersionUID = 1;
	JButton button = new JButton("Kattints");
	Program01() {
		button.setLocation(25, 30);
		button.setSize(100, 30);
		button.addMouseListener(new MouseListener(){
			public void mouseExited(MouseEvent evt) { }
			public void mouseEntered(MouseEvent evt) { }
			public void mouseReleased(MouseEvent evt) { }
			public void mousePressed(MouseEvent evt) { }
			public void mouseClicked(MouseEvent evt) {
				buttonMouseClick(evt);
			}
		});

		setLayout(null);
		add(button);
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setSize(400, 300);
		setVisible(true);
	}
	public void buttonMouseClick(MouseEvent evt) {
		Graphics g = getGraphics();
		g.setColor(Color.BLUE);
		g.fillRect(150, 30, 100, 30);
	}
	public static void main(String args[]) {
		new Program01();
	}
}

clearRect(int x, int y, int width, int height)

• https://www.oracle.com/java/technologies/painting.html (2021)
